扬州先诺光电升压恒流一体控制器说明书。
浏览数:587

  扬州先诺光电升压一体控制器专为太阳能LED路灯系统设计,支持多时段控制,任意电流输出,具有防水功能。针对市场上一般太阳能路灯控制器做了有效改进,内嵌了高效率的数控升压恒流源,大大提高路灯系统的可靠性,适用性,灵活性,PWM智能充电模式提高了充电效率和延长了控制器和蓄电池的使用寿命。本产品使用灵活方便,具有集成太阳能控制器和恒流调节双重功能,采用了无线遥控器读写方式,配合本公司红外线遥控编程器客户可以方便设置,读取,查询相关参数。

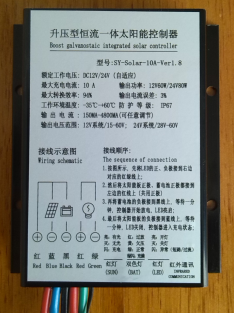

一、控制器面板简图



1:红色(太阳能蓄电池公共正极)2:蓝色 太阳能板负极3:黑色 蓄电池负极

4、5:LED负载的正负极(红正,黑负 )   (接线颜色说明:(顺序为左起)


二、产品技术及优势


1、全新脱机红外遥控通讯,无需连接电脑,无需接线,通过遥控器设备可以轻松修改读取系统信息。

2、高性能数字LED恒流驱动,输出电压范围广,电流可以调节,适应不同的LED负载。

3、12V/24V自动智能识别。

4、高效的串联式PWM充电方式,改进型MCT模式充电算法,充电损耗小,效率更高。

5、采用高精度温度补偿,自动调整充放电参数,提高蓄电池的使用寿命。

6、三个时间段放电设置,可设置三个不同的时间段,电流值,增强了放电的灵活性。

7、LED负载,开路,短路快速安全保护。

8、蓄电池容量不足时,自动减半输出功率,提高亮灯率,增加亮灯时间。

9、全部采用工业级原装IC和精密元件,能在寒冷、高温、潮湿环境下正常运行。

10、本品具有蓄电池反接、过充、过放、防反充保护、过温度等保护功能。

11、本品防水,全金属外壳,超强散热,防护等级IP67,可适用于各种恶劣环境下,工业级品质保证。


三、安装与使用


控制器安装要牢靠,选用与电流相匹配的电缆,应尽量减少连接线长度,加粗电线线径以减少电损耗。

安装步骤如下,按控制器面板标签接线图所示,

1、先将LED负载的正负极接到最右边的红绿线上,注意正负极;

2、然后将太阳能板的蓄电池的正极都接到最左边的红线上(共用正极);

3、再将蓄电池的负极线接到黑色线上,等待一分钟,控制器开始放电,LED负载开启;

4、最后将太阳能板的负极线接到蓝色线上,等待一分钟,LED关闭,控制器进入充电状态

5、指示灯说明

红灯(SUN)亮:有太阳光灭:无光闪:充电(亮充电,灭停充)

双色灯(BAT)红色:过放黄色:欠压绿色:正常绿闪:充满

红灯(LED)亮:开灯灭:关灯闪:异常



注:1、开机时SUN灯亮表示系统为12V系统,SUN+LED亮代表24V系统;

2、红外遥控编程器通讯时SUN灯闪烁;


       升压型恒流一体太阳能控制器说明书


详细技术参数:

输入电压DC12V/24V(自动识别)

输出电压12V系统15-60V/24V系统28-60V

自身功耗静态平均功耗约6.5mA

最大充电电流10A

输出电流三个时段均可任意调节,每时段0-999分钟,电流:(100mA - 3000mA)任意设置

最大输出功率12V 60W或24V 80W(严禁超载使用)

最大转换效率94%

输出电流精度误差∠3%

最大可接电池板175WP(12V系统) / 350WP(24V系统)

承受最大电池板电压DC55V

工作环境温度—35 ~ 60℃

充电模式MCT模式

工作模式光控+时控+升压恒流,三时段+晨亮 任意调节电流

参数设置红外遥控设置,查询,读取,一键发送,读取数据,查询运行状态等

蓄电池过充保护电压14.5V/29.0V(25℃常温) 带高精度温度补偿功能

蓄电池欠压保护11.0V/22.0V

退出欠压保护12.5V/25V

开灯电压5lux

关灯照度开灯光照度增加10 lux

控制器的重量250g

外壳材料工业铸铝

控制器的外壳尺寸98×82mm×21mm

产品适用范围12V/24V太阳能LED路灯控制系统

防护等级全防水IP67

设计寿命大于5万小时
